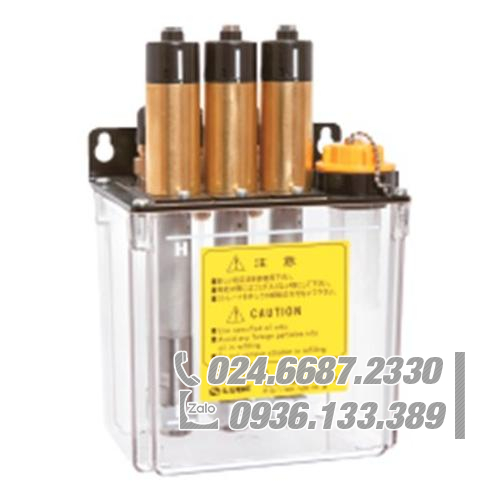

| Người mẫu | Mã của tôi | Số lượng cổng xả | Bộ xung | Tank dầu | |
|---|---|---|---|---|---|
| 1,8ℓ | 3.0ℓ | ||||
| VBP-1 | 112740 | 1 | ○ | ||
| VBP-2 | 112741 | 2 | ○ | ||
| VBP-3 | 112742 | 3 | ○ | ||
| VBP-1-G | 112746 | 1 | ○ | ○ | |
| VBP-2-G | 112747 | 2 | ○ | ○ | |
| VBP-3-G | 112748 | 3 | ○ | ○ | |
| VBP-1-3 | 112752 | 1 | ○ | ||
| VBP-2-3 | 112753 | 2 | ○ | ||
| VBP-3-3 | 112754 | 3 | ○ | ||
| VBP-4-3 | 112755 | 4 | ○ | ||
| VBP-5-3 | 112756 | 5 | ○ | ||
| VBP-1-G-3 | 112762 | 1 | ○ | ○ | |
| VBP-2-G-3 | 112763 | 2 | ○ | ○ | |
| VBP-3-G-3 | 112764 | 3 | ○ | ○ | |
| VBP-4-G-3 | 112765 | 4 | ○ | ○ | |
| VBP-5-G-3 | 112766 | 5 | ○ | ○ | |
Thông số kỹ thuật:
| Lưu lượng bơm | 0〜0.07mℓ/lần bắn |
| Chu kỳ bơm | 2 lần/giây (lớn nhất) |
| Tỷ lệ bơm | 1:05 |
| (Áp khí: 0.3 MPa, Áp bơm: 1.5 MPa, lưu lượng bơm: 0.05 ml / shot) | |
| Phạm vi áp khí sử dụng | 0,3〜0,7MPa |
| 0.4 to 0.7MPa (thông số bộ xung) | |
| Phạm vi độ nhớt sử dụng | 2〜180mm²/giây |
| Số lượng cổng xả bơm tiêu chuẩn | Tank 1.8 ℓ : 3 cổng |
| Tank 3.0 ℓ : 5 cổng | |
| Dung tích tank dầu | Tank nhựa 1.8ℓ、3ℓ (tiêu chuẩn) |
Chúng tôi cung cấp cho cả những trường hợp yêu cầu dung tích tank dầu và số lượng cổng xả của bơm khác biệt.
● Nếu bạn muốn sử dụng một loại chất lỏng đặc biệt hãy liên hệ riêng với chúng tôi.
● Đọc kỹ hướng dẫn sử dụng trước khi sử dụng.
Bản vẽ kích thước bên ngoài:
Bản vẽ kích thước bên ngoài:
Phương pháp điều chỉnh các bộ phận bơm dầu VBP
Số lần xoay núm điều chỉnh lưu lượng
| Số lần xoay núm | 0 | 1 | 2 | 4 | 6 | số 8 | 10 | 12 | 14 |
|---|---|---|---|---|---|---|---|---|---|
| Lưu lượng 1 shot | 0 | 0,005 | 0,01 | 0,02 | 0,03 | 0,04 | 0,05 | 0,06 | 0,07 |
Chú ý: Nếu thang đo đặt dưới đặt dưới 1 vòng quay thì lưu lượng bơm sẽ không ổn định. Vui lòng sử dụng ít nhất 1 vòng quay.
Đơn vị: cc / shot
Điều chỉnh dao động xung
Dùng tuốc nơ vít 2 cạnh điều chỉnh tham khảo theo bảng 2. Tuy nhiên giá trị của ” Tỷ lệ và số lần xả” chỉ là giá trị tham khảo. Độ biến thiên của bộ dao động xung là ± 30%. Hãy thực hiện điều chỉnh theo bảng hướng dẫn.
Thang đo số lần xả
Đơn vị: lần / phút
| vị trí | thang đo | Áp suất khí (MPa) | ||
|---|---|---|---|---|
| 0,3 | 0,4 | 0,5 | ||
| ① | ＊ | 150 | 130 | 120 |
| ② | Ⅲ | 3 | 3 | 3 |
△ Chú ý:
1. Tốc độ xả của bộ dao động xung thay đổi tùy thuộc vào áp suất không khí được điều áp, như mô tả ở trên. Đảm bảo đặt áp suất khí điều áp bằng van giảm áp.
2. Không sử dụng trên thang đo của bộ dao động xung trên phần giữa các vị trí 2 và 1.
Phương pháp xả khí
Cần phải xả khí khi bơm hoạt động lần đầu. cài đặt lưu lượng bơm lớn nhất (xoay núm xoay 14 lần) rồi cho bơm chạy hoặc ấn nút khởi động bơm bằng tay để tiến hành xả khí.
