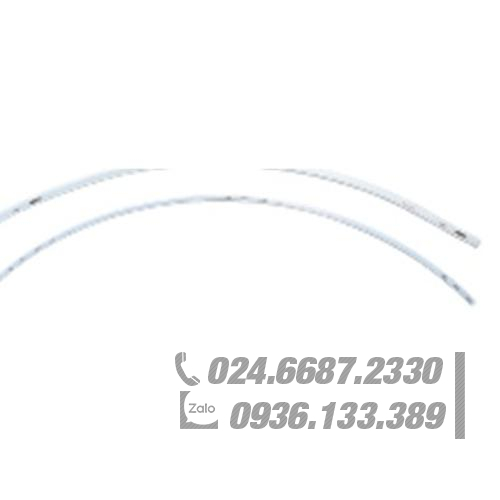

Ống dẫn Nylon (không cắt bán lẻ)
| Model | Mã | Đường kính ngoài ống (φ) | Đường kính trong ống（φ） | Chiều dài tiêu chuẩn (m) | Áp suất sử dụng (MPa) | Áp suất bục (MPa) | Phạm vi nhiệt độ sử dụng | Bán kính uốn cong tối thiểu | Màu |
|---|---|---|---|---|---|---|---|---|---|
| NT-4 | 106801 | 4 | 2,5 | 100 | 2,5 | 9.8 | -20 °C～+70 °C | 12 | Trắng sữa |
| NT-4H | 106806 | 4.4 | 17,6 | 16 | |||||
| NT-6 | 218005 | 6 | 4 | 2.2 | 8.6 | 24 | |||
| NT-6H | 218006 | 3.7 | 15.2 | 27 | |||||
| NT-8 | 218003 | số 8 | 6 | 1,5 | 6.2 | 48 |
● Vật liệu：Nylon
Vui lòng đặt hàng theo đơn vị tối thiểu 20m
Ống polyamide (không cắt bán lẻ)
| Model | Mã | Đường kính ngoài ống (φ) | Đường kính trong ống（φ） | Chiều dài tiêu chuẩn (m) | Áp suất sử dụng (MPa) | Áp suất bục (MPa) | Bán kính uốn cong tối thiểu (R) | Màu |
|---|---|---|---|---|---|---|---|---|
| PT-6H | 403011 | 6 | 3 | 100 | 7,5 | 25 | 50 | Đen |
● Vật liệu：polyamide
Ống có vỏ bọc ngoài (không cắt bán lẻ)
| Model | Mã | Đường kính ngoài ống(φ) | Chiều dài tiêu chuẩn (m) | Áp suất sử dụng (MPa) | Áp suất bục (MPa) | Phạm vi nhiệt độ sử dụng | Bán kính uốn cong tối thiểu | xử lý bề mặt |
|---|---|---|---|---|---|---|---|---|
| BT-4 | 106803 | 5 | 100 | 2,5 | 9.8 | -20 °C ～ +70 °C | R16 | EP-Fe/Zn |
| BT-6 | 218007 | 7 | 2.2 | 8.6 | R17 |
Vật liệu: bên trong là Nylon, bên ngoài bọc thép SWRM-8 EP-Fe / Zn5
Ống nhôm (không cắt bán lẻ)
| Model | Mã | Đường kính ngoài ống (φ) | Đường kính trong ống（φ） | Chiều dài tiêu chuẩn (m) | Áp suất sử dụng (MPa) | Lực kéo dài（MPa） | Kéo dài |
|---|---|---|---|---|---|---|---|
| （MPa） | 106811 | 4 | 3 | 2 | 1.3 | 0,6-1 | 41% |
| AT-6 | 206811 | 6 | 4.4 | 2 |
● Vật liệu: nhôm(JIS H4080A1050TD-O)
Ống đồng (không cắt bán lẻ)
| Model | Mã | Đường kính ngoài ống (φ) | Đường kính trong ống（φ） | Chiều dài tiêu chuẩn (m) | Áp suất sử dụng (MPa) | Lực kéo dài（MPa） | Kéo dài |
|---|---|---|---|---|---|---|---|
| CT-4 | 106821 | 4 | 3 | 5 | 7 | 2 | 40% |
| CT-6 | 218015 | 6 | 4.4 | số 8 | 2.1 | ||
| CT-8 | 206823 | số 8 | 6 | 6 | 2.3 |
Vật liệu: Phospho đồng khử oxy (JIS H3300C1220T-OL)
※ Vui lòng đặt hàng theo chiều dài tiêu chuẩn với đơn vị là mét.
Ống thép( không cắt bán lẻ)
| Model | Mã | Đường kính ngoài ống (φ) | Đường kính trong ống（φ） | Chiều dài tiêu chuẩn (m) | Áp suất sử dụng (MPa) | Lực kéo dài（MPa） | Kéo dài | Xử lý bề mặt |
|---|---|---|---|---|---|---|---|---|
| ST-4Z | 218011 | 4 | 2.6 | 2 | 25 | Trên 3MPa | 25% | Ep-Fe/Zn 8/CM |
| ST-6Z | 218012 | 6 | 4.6 | |||||
| ST-8Z | 206836 | số 8 | 6.6 | 20 | ||||
| ST-10Z | 206837 | 10 | 8.6 |
● Vật liệu: (tương đương SPCC) JIS G3141
※ Vui lòng đặt hàng theo chiều dài tiêu chuẩn với đơn vị là mét.
